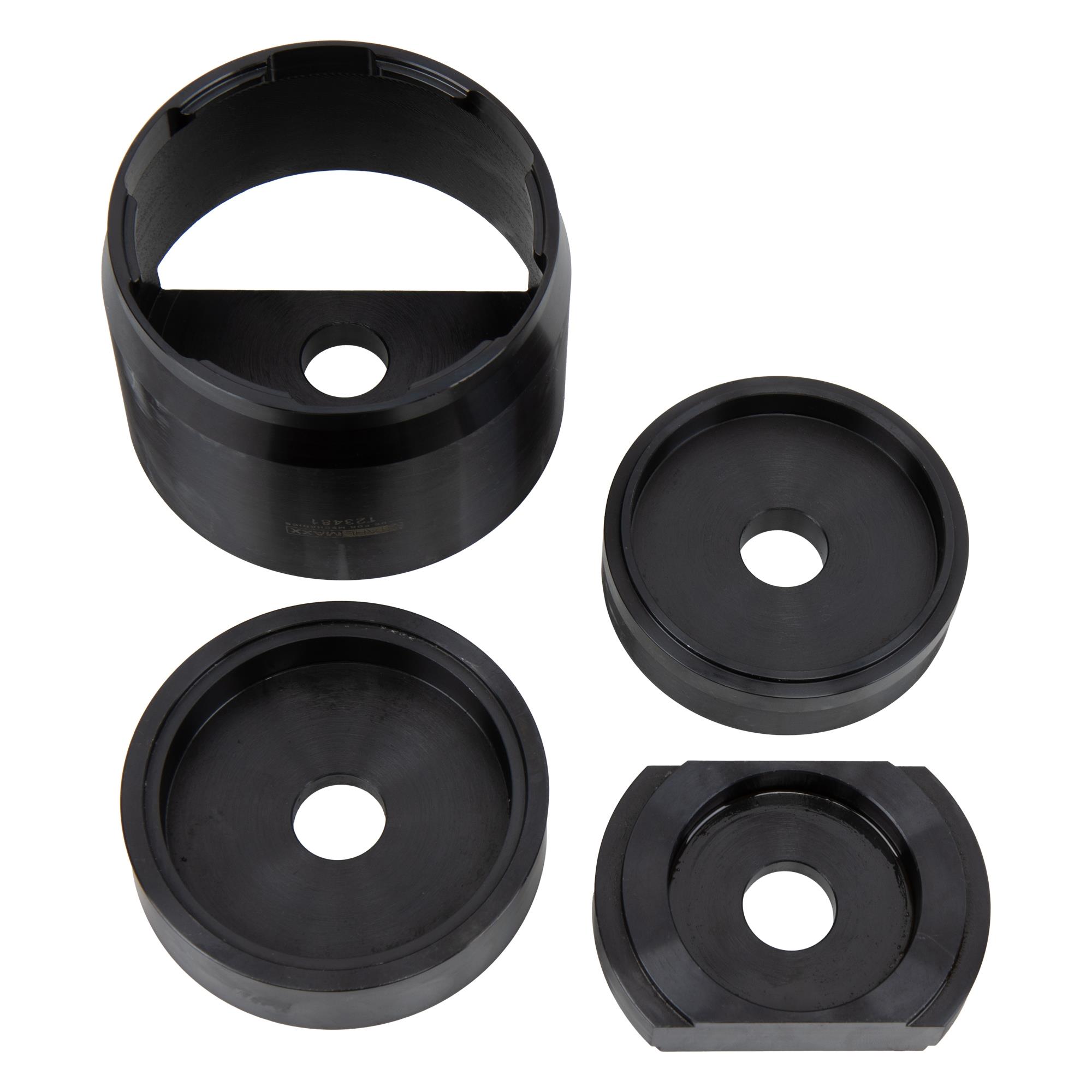

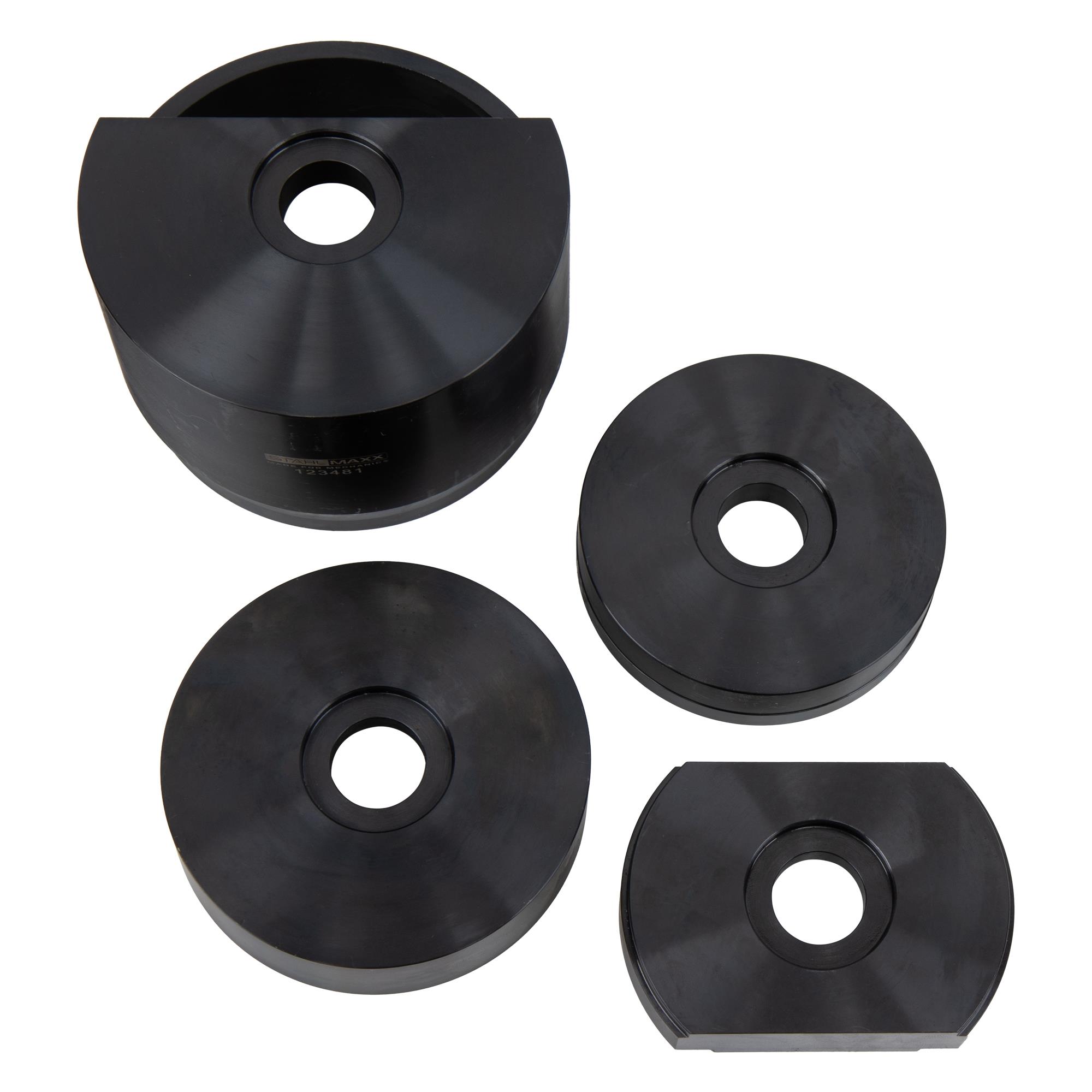

Spezialwerkzeugsatz zur De- und Montage der Lagerbuchsen im Aggregateträger an der Vorderachse und Hinterachse. Die Durchmesser der Lagerungen sind nahezu identisch, was die Verwendung der Werkzeuge an beiden Buchsenvarianten zulässt.
Vorgehensweise:
(Referenz Audi Q7 3.0 TDI Quattro Bj. 2008)
Achten Sie bei Fahrzeugen mit Luftfederung, auf das Einstellen des „Wagenhebermodus“.
Den Aggregateträger absenken, empfohlenes Maß 30–40 mm.
Ausbau:
- Markieren Sie sich die Positionen der Lagerungen und übertragen Sie diese auf die neuen Buchsen
- Achten Sie auf ausreichend Schmier- und Gleitmittel, auf der Spindel und der Lagerung
- Der Ausbau an Vorder- und Hinterachse ist identisch:

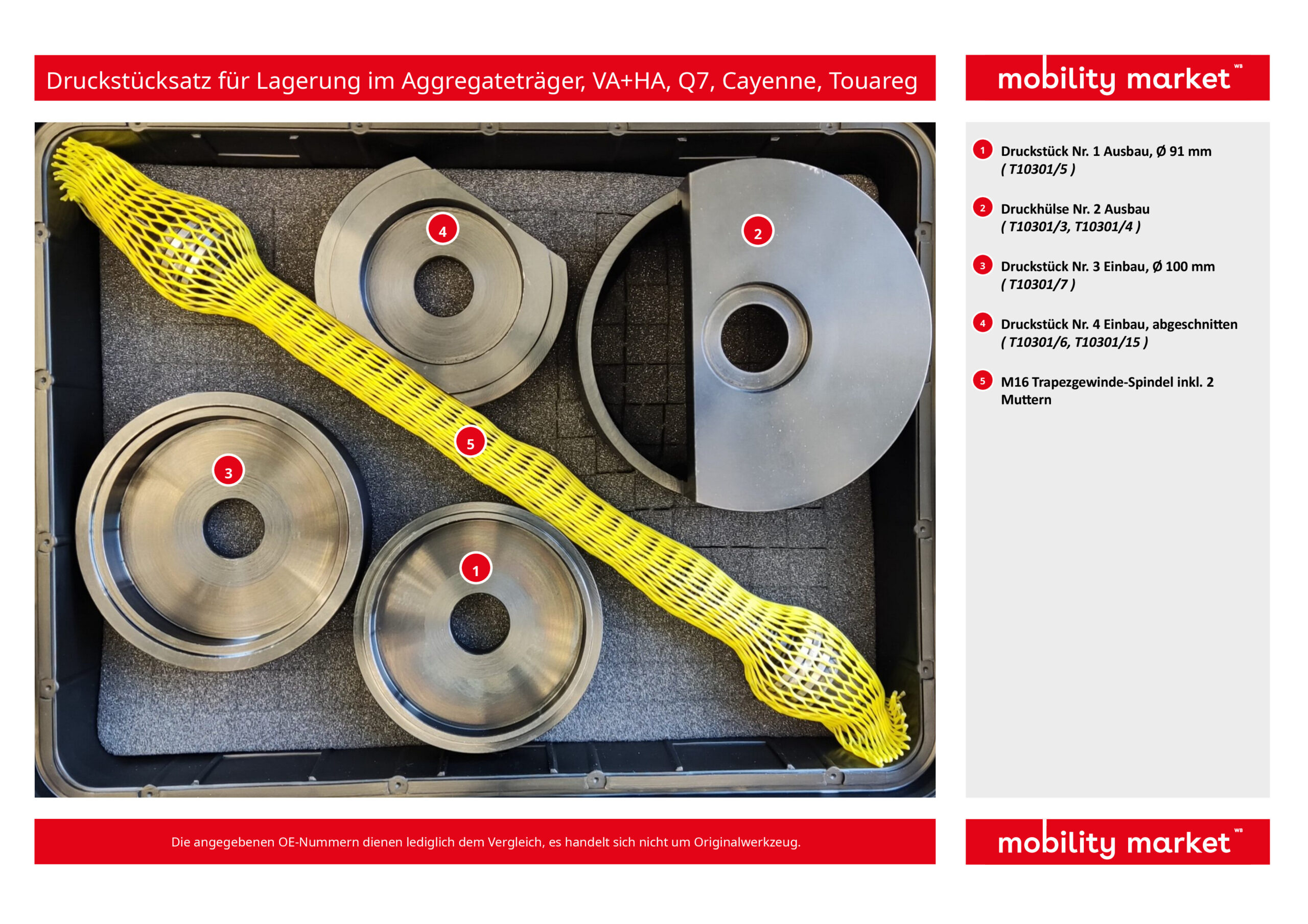

– Verwenden Sie das Druckstück Nr.1 für den Ausbau mit Ø 91 mm und legen es oben auf die Lagerung

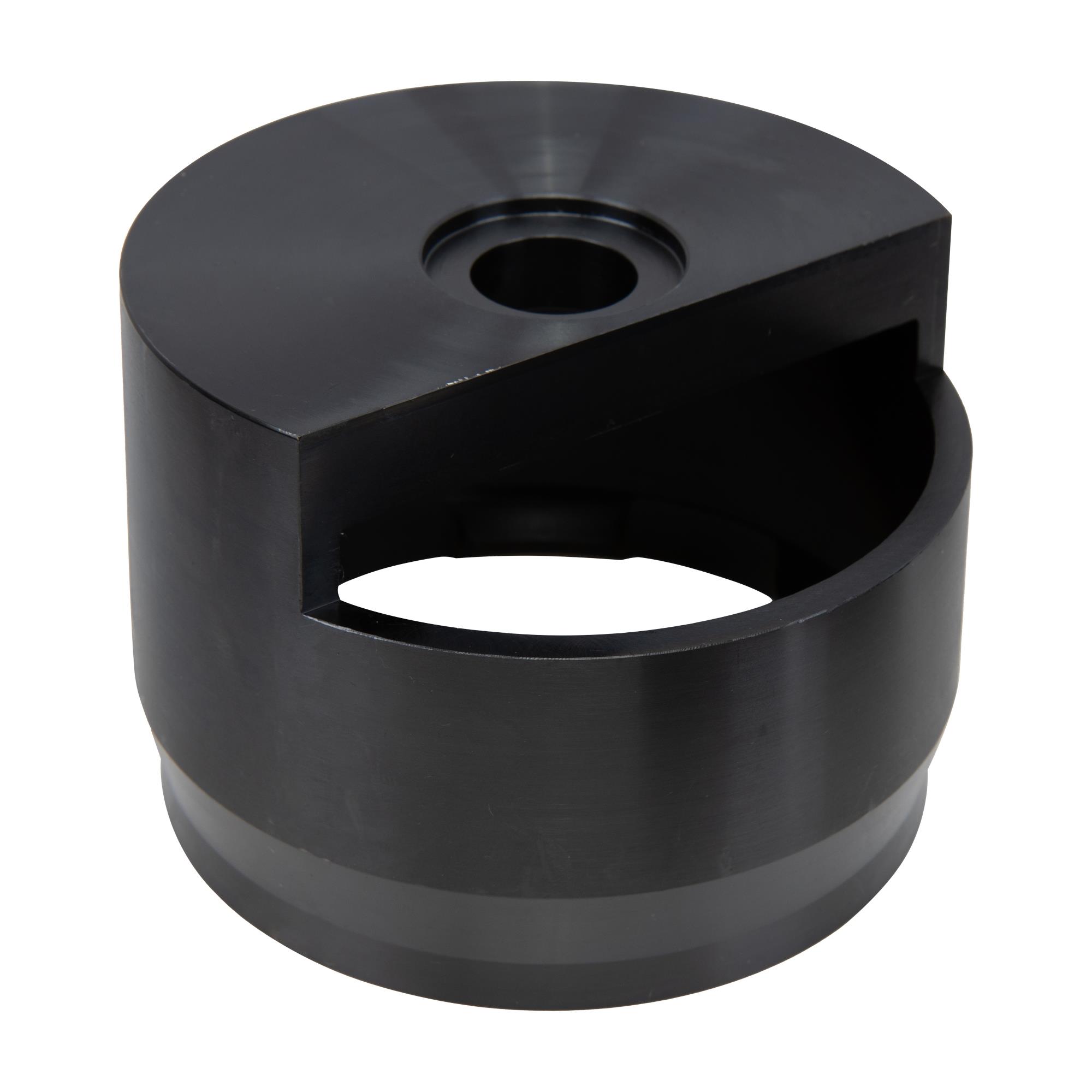

– Setzen Sie die Druckhülse Nr. 2 von unten an
– Führen Sie die Spindel durch und sichern diese mit der entsprechenden Mutter
– Spannen Sie die Konstruktion vor und kontrollieren Sie nochmals die Flucht und Passung
– Der Auspressvorgang kann beginnen
Einbau:
Der Einbau an Vorder- und Hinterachse ist identisch:
- Legen Sie das größte Druckstück mit Ø 91 mm von oben auf den Aggregateträger
- Setzen Sie von unten die neue Buchse mit dem abgeschnittenem Druckstück Nr.4 an
- Führen Sie die Spindel durch und sichern diese mit der entsprechenden Mutter
- Spannen Sie die Konstruktion vor und kontrollieren Sie nochmals die Flucht und Passung
Der Einpressvorgang kann beginnen
Beachten Sie, dass bei V8-TDI Modellen (ab 2011) die Anlaufscheibe beim Anzugsvorgang gegengehalten werden muss. Wir empfehlen einen universellen Gegenhalter.
HINWEIS:

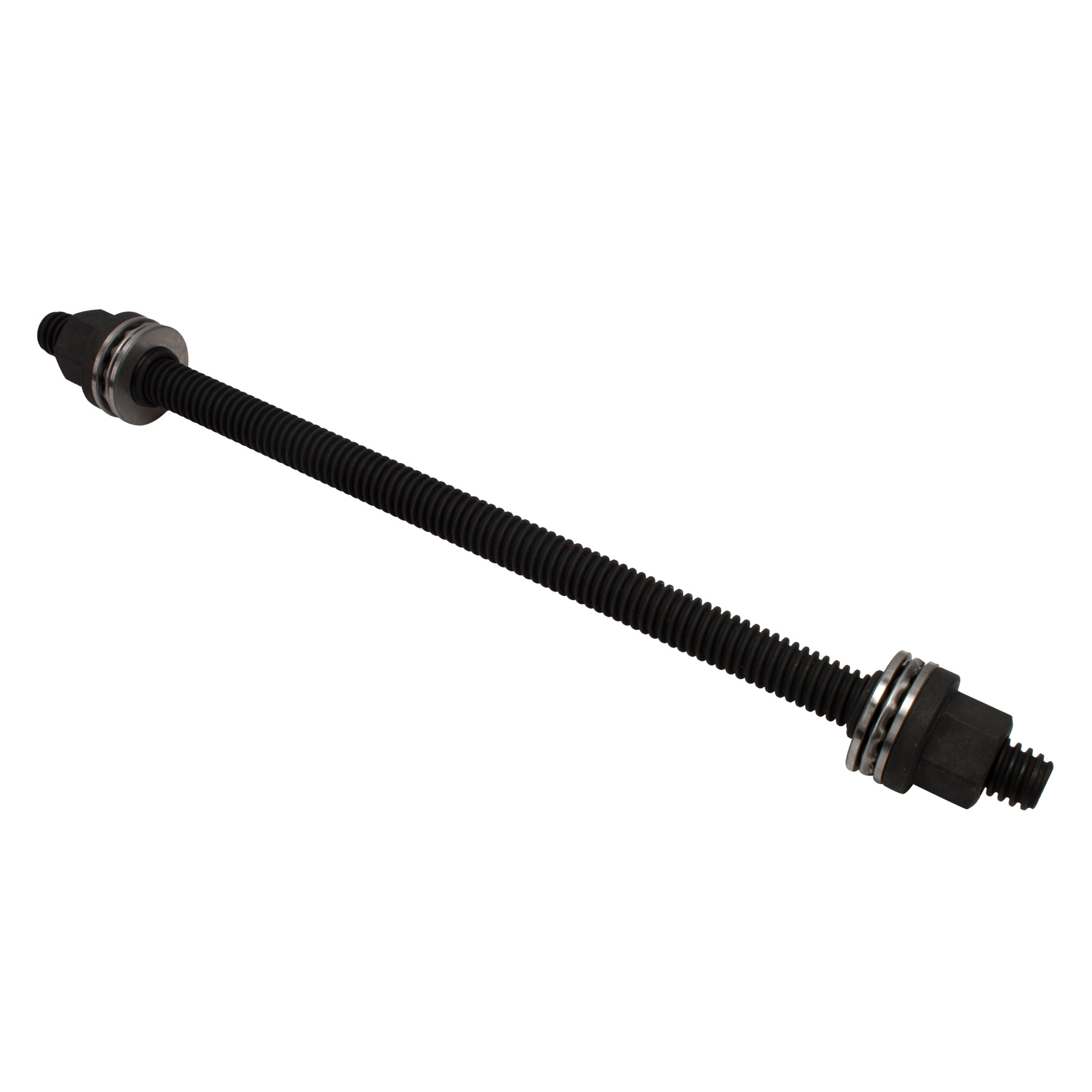

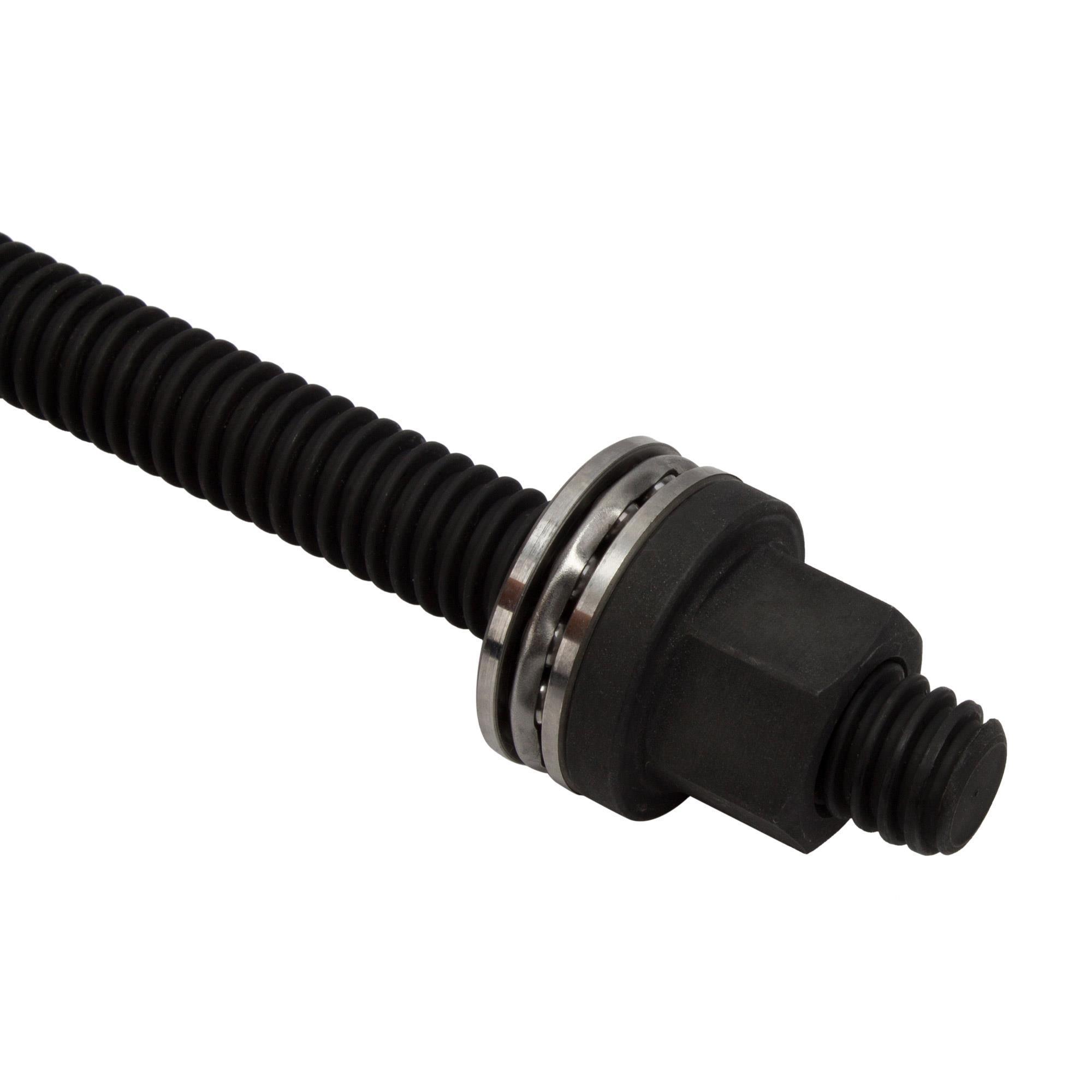

Die zur mechanischen Anwendung benötigte Zug- und Druckspindel ist enthalten.
ggf. benötigte Anzugdrehmomente:
Schrauben Aggregateträger: 120 Nm + 180 Grad
Muttern Querlenker: 180 Nm
passend für folgende Fahrzeuge:
Audi Q7 (4LB), Bj. 2006–2016
VW Touareg (7LA, 7L6, 7L7), Bj. 2002–2013
VW Touareg (7P5, 7P6), Bj. 2010–2019
Porsche Cayenne (9PA) Bj. 2002–2011
Porsche Cayenne (92A) Bj. 2010–
passend für folgende Vergleichsnummern der Lagerung:
Lemförder: 36661 01, 35950 01, 35951 01
Meyle: 100 610 0053
VAG: 7L0 499 035 A, 7L0 499 035 B, 7L0 499 035 C
Porsche: 955 341 133 01
zu verwenden wie VAG:
T10301* (T10301/3, T10301/4, T10301/5, T10301/6, T10301/7, T10301/15)
*in Teilen
