Steuerzeiten-Einstellwerkzeug zur Überholung und Instandsetzung der Benziner-Motorgeneration Ingenium I4 von Land Rover und Jaguar, mit Motorcode AJ200 und PT204.
Diese Motoren sind ab 2017 in vielen Modellen verbaut, besitzen einen variablen, stufenlosen Ventilhub mit zusätzlicher Nockenwellenverstellung. Zwei, über ein Zwischenrad angetriebene, Steuerketten müssen bei einer Motorinstandsetzung zueinander eingestellt werden.
Die Steuerkette befindet sich auf der Motorrückseite und wird mittels Spezialwerkzeug und farbigen Gliedern zu Markierungen (Kerben und Pfeile) in OT-Position aufgelegt.
HINWEIS:
Sollte das CVVL Modul (variable Ventilsteuerung) ausgebaut und nicht durch ein neues Bauteil ersetzt werden, ist es zwingend notwendig alle 8 Stößel in Rückstellposition zu setzen. Diese dürfen beim Wiedereinbau nicht herausstehen.
Die Steuerventile der Nockenwellenversteller dürfen NUR dreimal verwendet werden. Bei Wiederverwendung Schraubenköpfe mit Körnerschlag markieren.
passend für folgende Motorcodes:
AJ200, AJ200P, PT204
verbaut in Fahrzeugen:
Jaguar: E-Pace, F-Pace, F-Type, XE, XF
Land Rover: Discovery, Discovery Sport, Range Rover Evoque, Range Rover Sport, Range Rover Velar
zu verwenden wie:
JLR-3031630, JLR-3031635, JLR-3031636

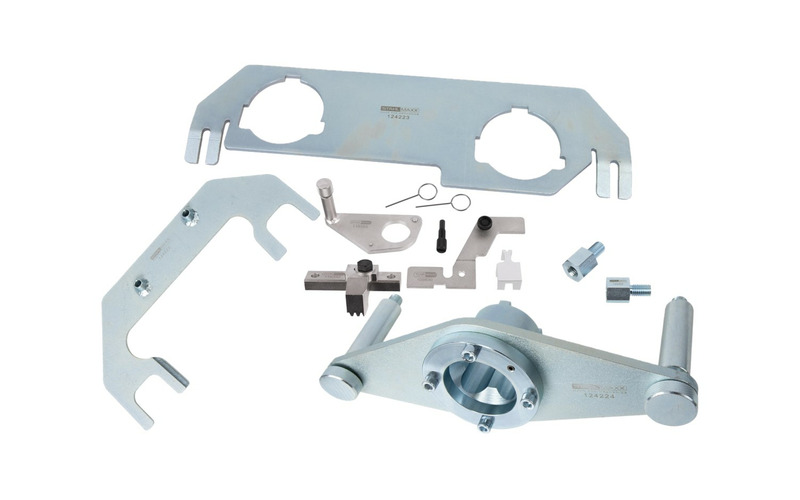

Lieferumfang:
1 x Fixierwerkzeug Nockenwellen, zu verw. wie
JLR 303-1635
1 x Blockierung Nockenwellenverstellung, zu verw. wie JLR 303-1636
1 x Haltewerkzeug Kurbelwellenriemenscheibe, zu verw. wie JLR 303-1630
1 x Adapterbolzen für Kurbelwellen Haltewerkzeug, zu verw. wie JLR 303-1686
Zusätzlich haben wir das Werkzeug mit dem Steuerzeitenwerkzeug für Jaguar / Land Rover JLR 2,0 GTDi 204PT kombiniert, um auch die Vorgängermodelle mit dem ähnlichen Motorcode abzudecken.
Steuerketten- und Ausgleichswellen-Einstellwerkzeug für Jaguar und Land Rover 2,0 GTDI Motoren ab 2011.
Anhand von Markierungen wird die Ausgleichswelle (Markierungspunkte nach unten und senkrecht ausgerichtet) wie auch die Kurbelwellen-Position eingestellt.
Passend für folgende Motorcodes:
204PT, PT204
Verbaut in folgenden Fahrzeugen:
Land Rover
Discovery Sport (L550) ab 2014
Freelander (L359) ab 2011
Range Rover Evoque ab 2011
Jaguar
XE ab 2015
XF ab 2008
XJ ab 2012
Lieferumfang:
1 x Einstellwerkzeug Nockenwelle, zu verw. wie
303-1600 / JLR 3031600, 303-1565 / JLR 3031565
1 x Einstellwerkzeug Kurbelwellen Riemenscheibe, zu verw. wie 303-1595 / JLR 3031595
1 x Einstellwerkzeug Impulsgeber Kurbelwelle, zu verw. wie 303-1390A, 303-1521 / JLR 3031521
1 x Kurbelwellenarretierdorn, zu verw. wie 303-748 / JLR 303748
1 x Schwungradfixierwerkzeug, zu verw. wie 303-1594 / JLR 3031594
2 x Arretierdorn Kettenspanner
