Kurbelwellen Gegenhalter und Abzieher, für Jaguar, Land Rover, 3.5L, 4.2L, 5.0L, 306PS, 508PS, 508PN

Reparaturen am Motor oder Steuerkettentrieb erfordern ein Lösen der Kurbelwellen-Zentralschraube und eine Demontage des Schwingungsdämpfers. Sehr hohe Anzugsdrehmomente (200 Nm + 270 Grad) sowie auch die schwer zu demontierende Riemenscheibe machen dieses Spezialwerkzeug zur fachmännischen Reparatur notwendig.

Achtung:
Kurbelwellenzentralschraube mit 10.9 Festigkeit besitzt Rechtsgewinde!
Kurbelwellenzentralschraube mit 12.9 Festigkeit besitzt Linksgewinde!

Vorgehensweise:
(Referenz: Jaguar XK (X150) 5.0 AJ-V8-5.0 508PN Motor)

Ausbau:

1. Anlasser demontieren
2. Schwungrad-Blockierwerkzeug einsetzen
3. Gegenhalter an die Riemenscheibe anbauen
4. mit 3/4″ Werkzeug die Zentralschraube lösen (mehr als 600 Nm benötigt)
5. Zentralschraube der Kurbelwelle entfernen
6. die vier gegenüberliegenden Schrauben des Schwingungsdämpfers ebenfalls entfernen
7. zuerst den Bolzen einschrauben (auf ausreichende Einschraubtiefe achten)
8. den Abzieher bis zum Anliegen über den Bolzen montieren
9. die Abstützplatte mit den vier zuvor entfernten Schrauben befestigen
10. den Schwingungsdämpfer durch Drehen der Bundmutter und gleichzeitigem Gegenhalten der Spindel abziehen

HINWEIS:
Achten Sie auf die Reibscheibe und erneuern Sie diese ebenso wie die Zentralschraube.

Einbau:

1. in den Schwingungsdämpfer muss eine Dichtnaht in die dafür vorgesehene Nut eingebracht werden
2. zuerst den Bolzen einschrauben (auf ausreichende Einschraubtiefe achten)
3. die Abstützplatte mit den vier Schrauben befestigen
4. den Abzieher auf den Bolzen bis zum Anliegen an der Abstützplatte aufschrauben
5. den Schwingungsdämpfer durch Drehen der Bundmutter und gleichzeitigem Gegenhalten der Spindel bis zum Anliegen aufpressen

HINWEIS:
Achten Sie auf die Mitnehmerscheibe unter dem Schwingungsdämpfer. Auf OT (KW-Fixierdorn eingesetzt) muss diese senkrecht nach unten stehen (6 Uhr). Ist dies nicht der Fall, muss zwingend die Mitnehmerscheibe erneuert werden. Deswegen OT-Punkt immer mit dem Fixierdorn kontrollieren!

u. a. passend für folgende Motorcodes:
AJ133G2, AJ133S, 306PS, 508PS, 508PN

zu verwenden wie:
Jaguar, Landrover:
JLR-303-1304, 303-1437, 303-1439, 303-1440, 303-1441, 303-1448

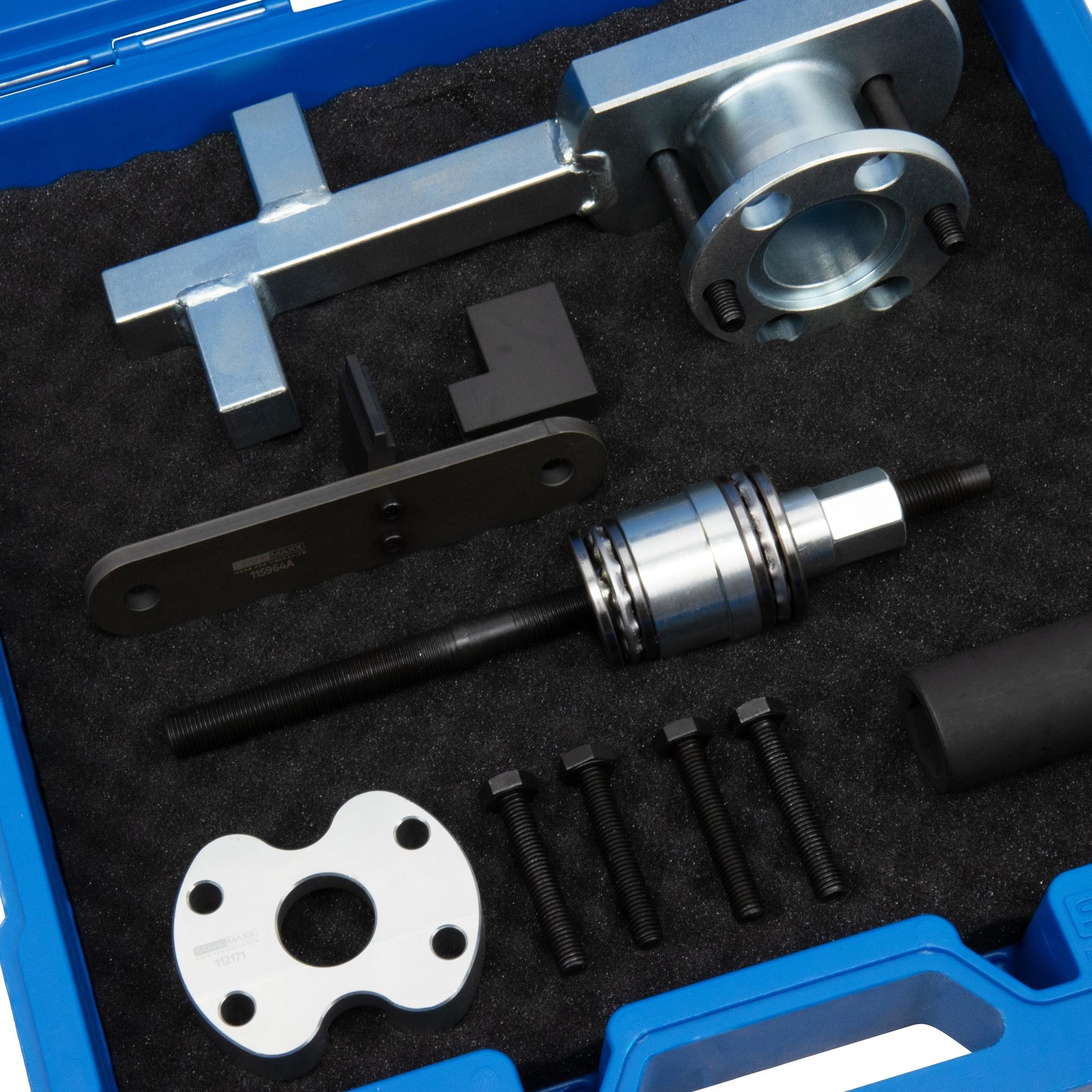

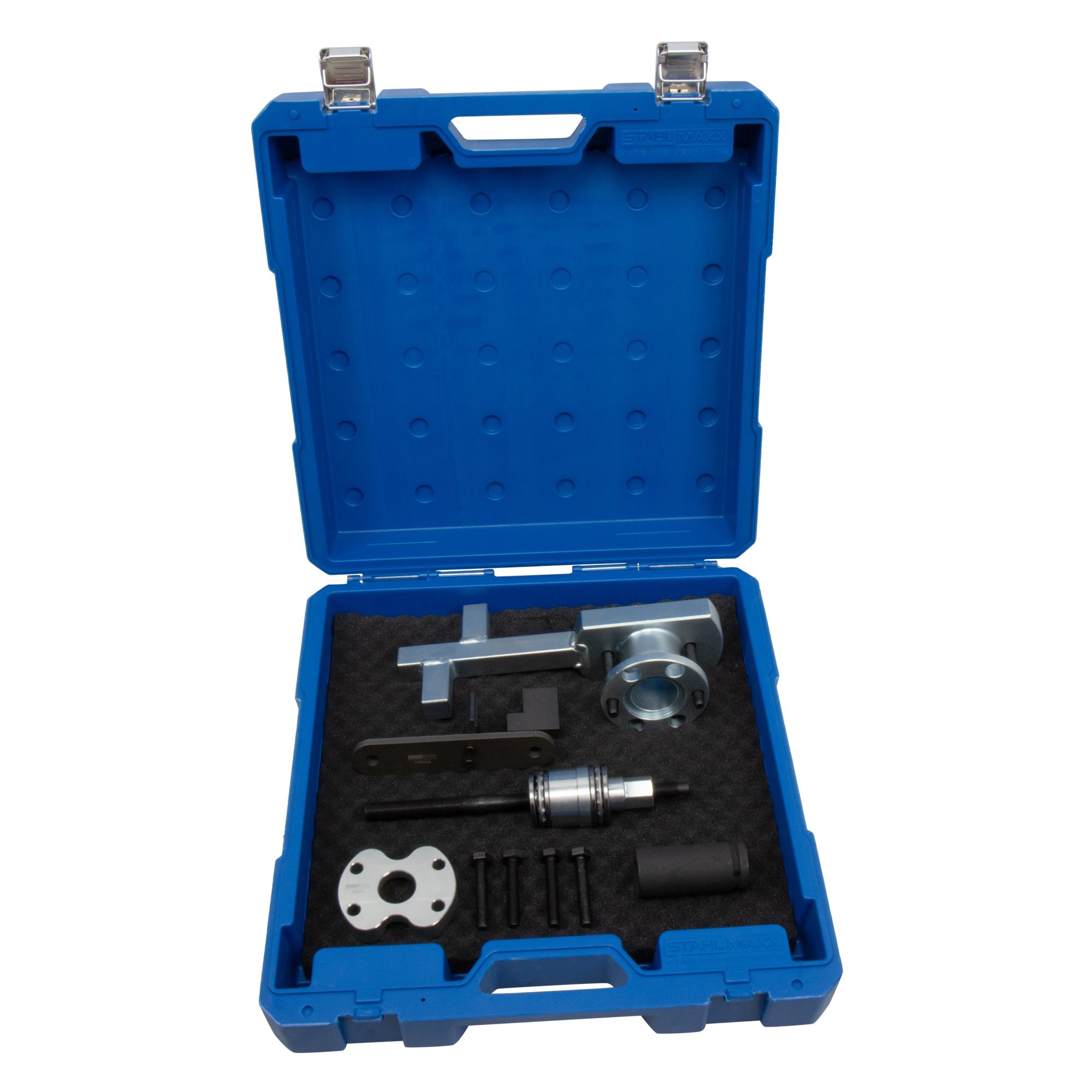

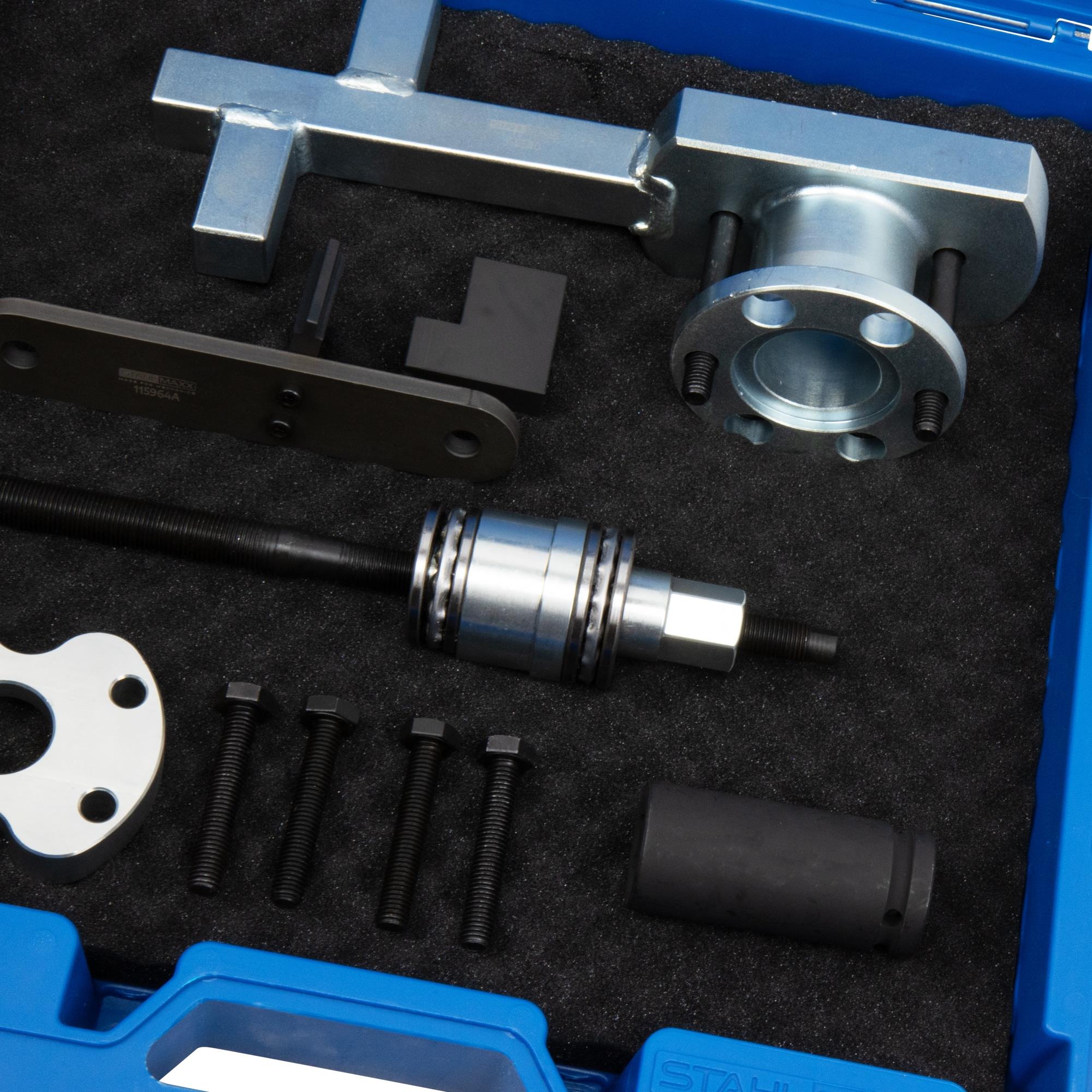

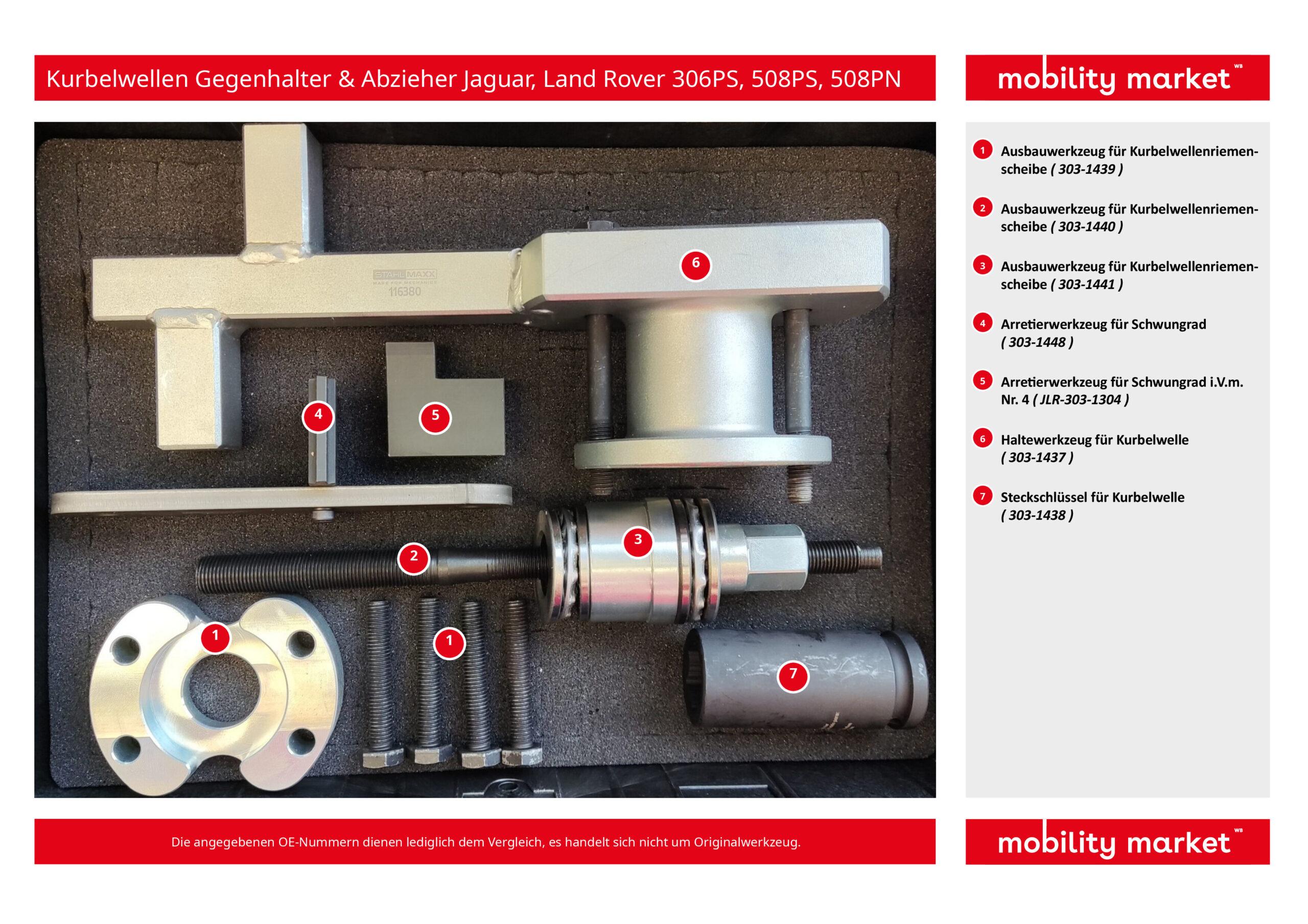

Lieferumfang:
1 x Abzieher Kurbelwellenriemenscheibe, für 306PS, 508PS, 508PN, zu verw. wie 303-1439, 303-1440, 303-1441
1 x Kurbelwellen-Haltewerkzeug, für 306PS, 508PS, 508PN, zu verw. wie 303-1437
1 x Schwungrad-Arretierung, für 306PS, 508PS, 508PN, zu verw. wie JLR-303-1304, 303-1448
1 x Kurbelwellen-Steckschlüssel, für 306PS, 508PN, 508PS, zu verw. wie 303-1438
